piccreate/doc/README.md

piccreate

piccreate erzeugt aus einer CSV-Datei mit Namen für jede Zeile ein eigenes SVG-Bild. Die Buchstaben stammen aus einem eigenen SVG-„Font“, dessen Glyphen nummerierte Punkte enthalten. So entstehen z. B. personalisierte Punkt-zu-Punkt-Rätsel und die passenden Lösungsbilder.

Beispiel für die CSV-Zeile 001;Silke:

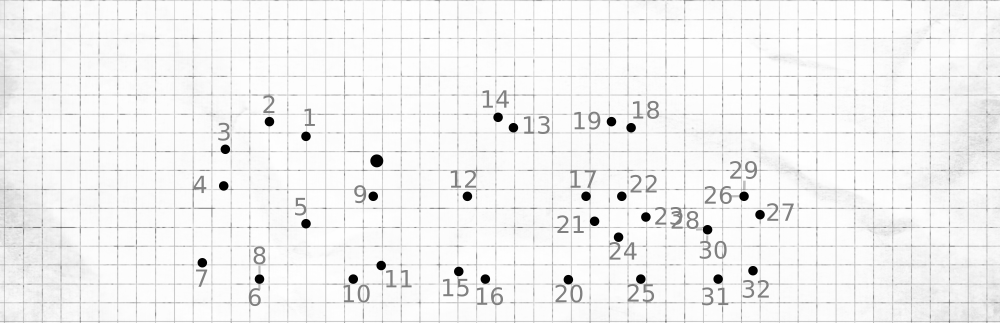

Rätsel (cfg/punkteraetsel.cfg, Font ausgangsschrift, Hintergrund Karo.png):

Lösung (cfg/punkteloesung.cfg, Font ausgangsschrift_verbunden, ohne Hintergrund):

Die Punkte werden über das ganze Wort fortlaufend nummeriert (1–32).

Voraussetzungen

• Python 3 (keine weiteren Python-Pakete nötig)
• ImageMagick (convert) für die Umwandlung SVG → JPG/PNG mit svgconvert.py
• bash, bc, sed, grep für die Font-Werkzeuge in bin/

Verzeichnisse

Verzeichnis	Inhalt
bin/	Shell-Skripte (Aufruf, Umgebung, Font-Extraktion)
libs/	Python-Programme piccreate.py, svgconvert.py, Hilfen
cfg/	Auftrags-Konfigurationen (*.cfg)
in/	Eingabedateien (*.csv) und Rohglyphen für neue Fonts
out/	Ausgabe der erzeugten Bilder
fonts/	Fonts: ein Verzeichnis pro Font mit Glyph-SVGs + .cfg
backgrounds/	Hintergrundbilder

Umgebung

Alle Pfade werden über Umgebungsvariablen gefunden, die bin/setenv.sh setzt (PICCREATE, PICCREATE_CFG, PICCREATE_IN, PICCREATE_OUT, PICCREATE_FONTS, PICCREATE_BACKGROUNDS, …). Der Installationspfad steht dort fest auf ~/develop/python/piccreate.

cd bin
. ./setenv.sh

Bilder erzeugen

./piccreate -c punkteraetsel -i test

Option	Bedeutung
-c, --cfg	Konfiguration aus cfg/ (Endung .cfg optional)
-i, --infile	CSV-Datei aus in/ (Endung .csv optional)
-o, --outdir	Ausgabeverzeichnis (Standard: $PICCREATE_OUT)
-s, --startfrom	Nummerierung bei jedem Wort / Großbuchstaben neu beginnen
-y, --dry	SVG nur auf der Konsole ausgeben, keine Dateien schreiben

Für jede CSV-Zeile entsteht <customerid>.svg im Ausgabeverzeichnis.

Eingabedatei (CSV)

UTF-8, Trennzeichen ;, , oder Tab (wird automatisch erkannt), erste Zeile enthält die Spaltenüberschriften:

Kennummer;Name
001;Silke
002;Rau

Konfiguration (cfg/*.cfg)

[globals]
# Bildgröße in Pixel
width=2776
height=898
# optional, Datei aus backgrounds/
# Textzeilen im Bild, durch Komma getrennt
lines=PunkteName

# interner Name = Spaltenüberschrift der CSV
[translation]
# Pflicht: ergibt den Dateinamen
customerid=Kennummer
name=Name

# eine Sektion je Eintrag in "lines"
[PunkteName]
# Text, Platzhalter aus [translation]
content=${name}
fontname=ausgangsschrift
# Startpunkt
x=-10
y=0
# Fläche für die Zeile, optional (sonst aus [globals])
width=2640
height=850
# Abstand zwischen den Buchstaben
glyph_space=20
# Punkte fortlaufend nummerieren
counter_replace=True
# left | center | right
align=center
# top | center | bottom
yalign=center
# Wort auf Bildgröße skalieren
autoscale=True

Statt autoscale kann auch fest mit scale bzw. xscale/yscale skaliert werden. Fehlen in einer Zeilen-Sektion width/height, gelten die Werte aus [globals].

Die Sektionen [jpgs], [png] usw. beschreiben die Rastergrafiken für svgconvert.py (width, height, format, density).

SVG in JPG/PNG umwandeln

cd libs
python3 svgconvert.py -c punkteraetsel.cfg --format png -p

Wandelt alle SVGs in $PICCREATE_OUT (oder -s <ordner>) parallel mit ImageMagick um. --format wählt die Sektion aus der Konfiguration.

Option	Bedeutung
-c	Konfiguration (mit Endung .cfg)
--format	Sektion/Format, z. B. png oder jpgs (Standard jpg)
-i	CSV prüfen: fehlende Bilder melden, nur diese umwandeln
-j	Anzahl paralleler Jobs (Standard 8)
-b	Hintergrundfarbe, none für transparent
-f	vorhandene Bilder überschreiben
-p / -v	Fortschrittsbalken / ausführliche Ausgabe
-y	Probelauf ohne Umwandlung

Fonts

Ein Font liegt in fonts/<name>/ und besteht aus

• einer SVG-Vorlage pro Zeichen (z. B. a.svg), eingeschlossen in <g transform="translate(${posx},${posy})">…</g>; die Punktnummern sind Platzhalter ${x1}, ${x2}, …
• der Datei <name>.cfg mit einer Sektion pro Zeichen:

[a]
# Breite des Zeichens
XSTEP=50.071972
# Höhe des Zeichens
YMAX=139.04482
# Anzahl der Platzhalter x1..xn
NPATTERN=11
# Vorlagendatei
FONTNAME=a.svg

Neue Fonts entstehen aus in Inkscape gezeichneten Glyphen (Punkte als Kreise, Nummern als Text x1, x2, …):

./extract-font.sh ausgangsschrift   # Glyphen aus in/ausgangsschrift/ extrahieren
./fonttest.sh ausgangsschrift       # Testbilder der einzelnen Glyphen erzeugen

Das Ergebnis (Glyph-SVGs und .cfg) wird anschließend nach fonts/<name>/ übernommen.
